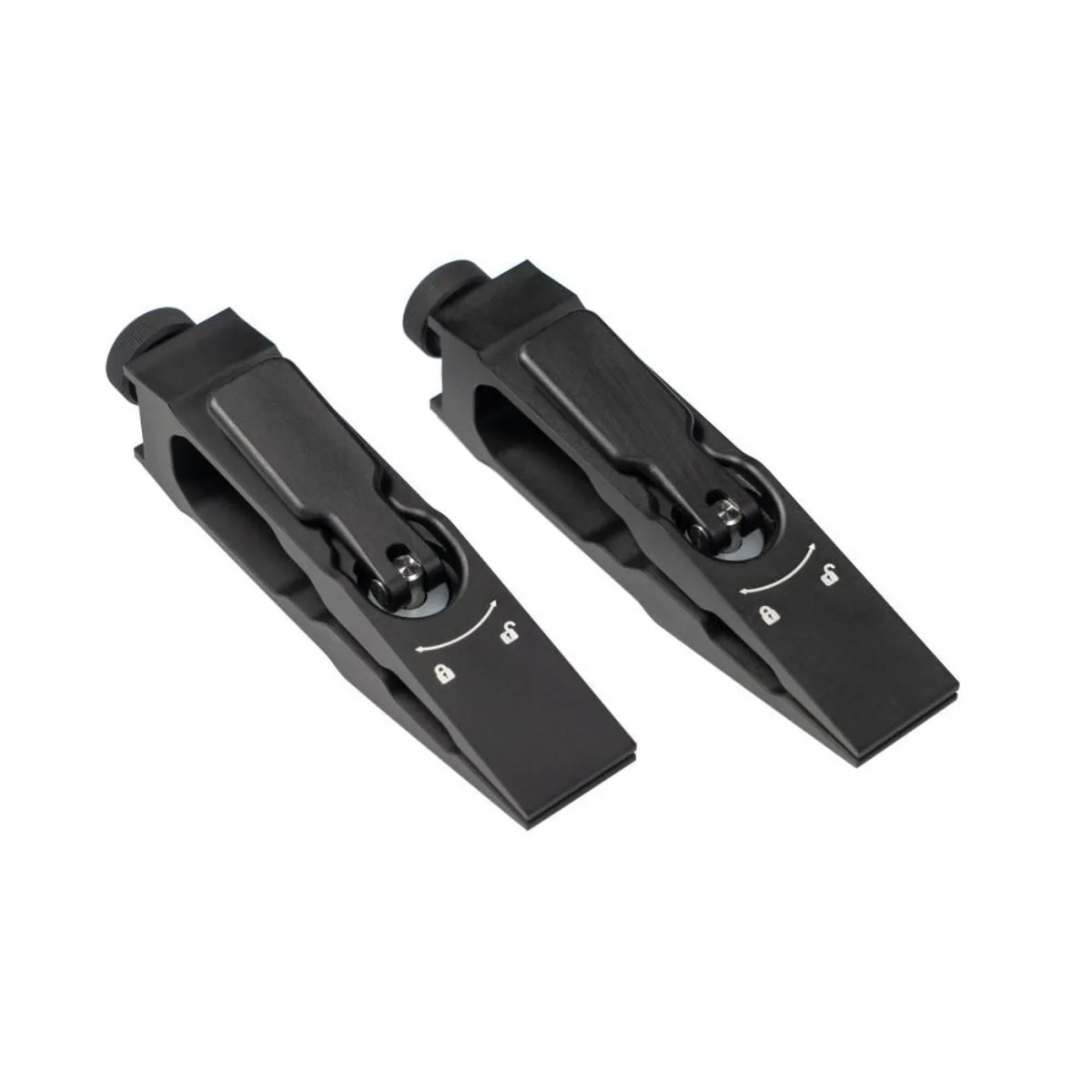

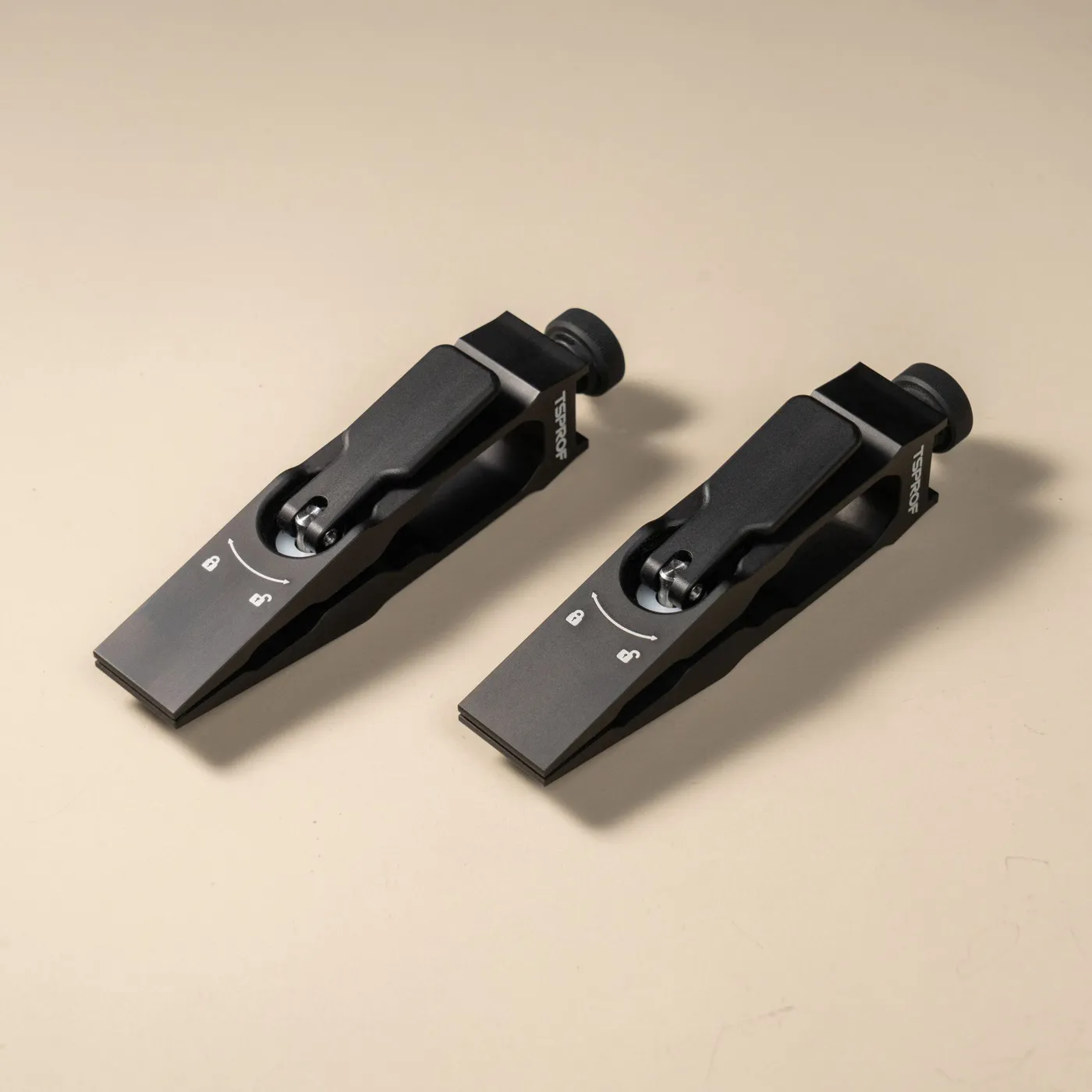

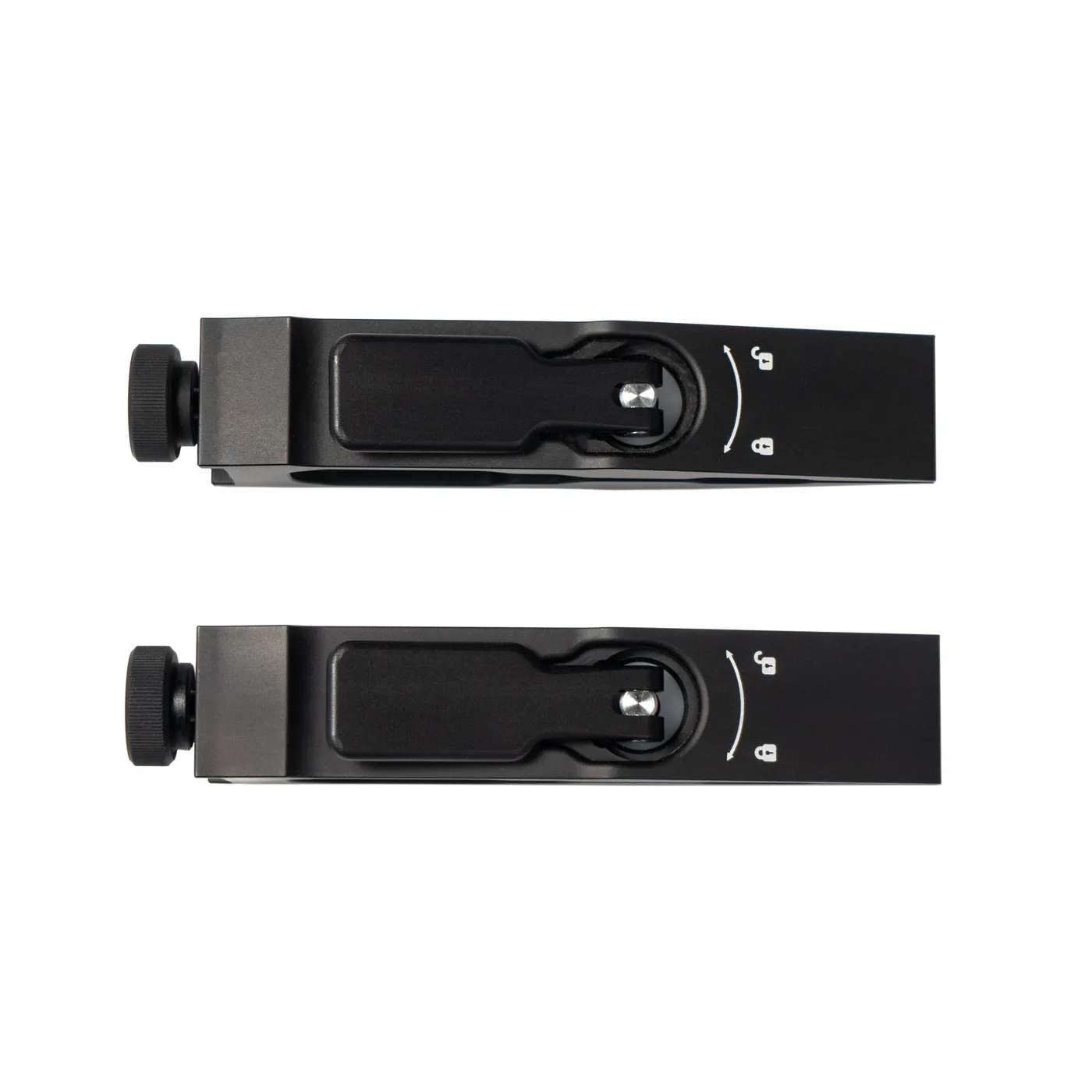

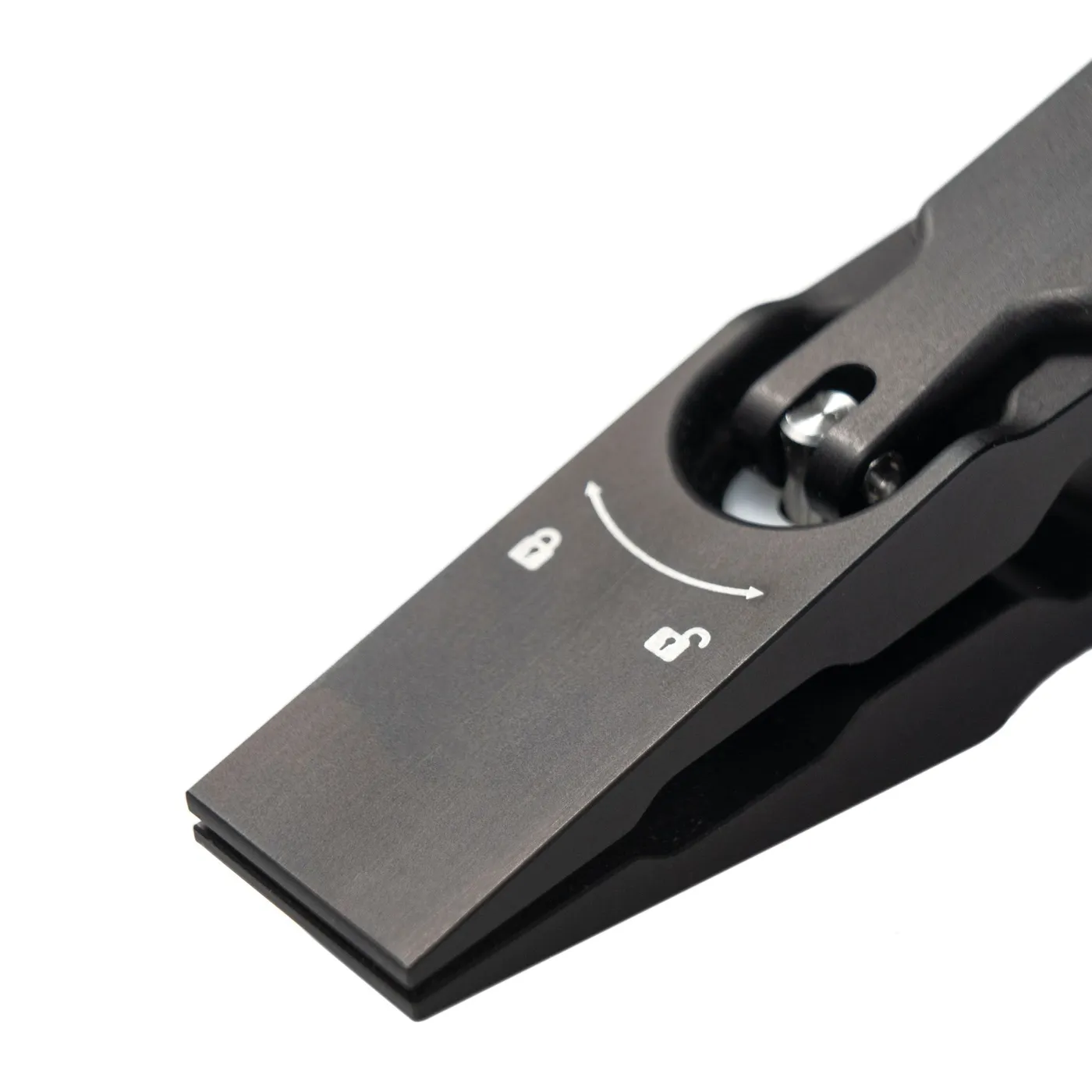

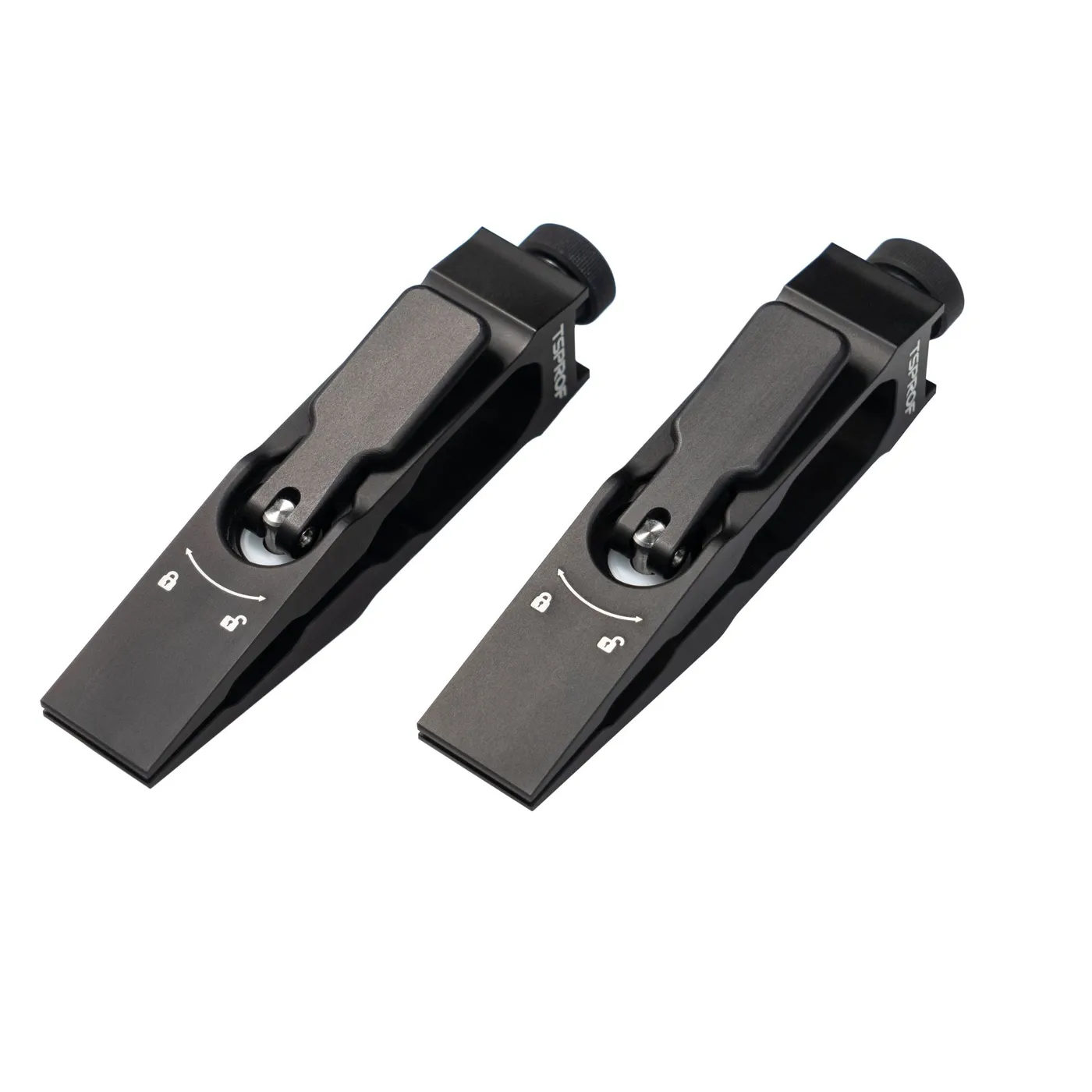

Зажимы TSPROF Quick, матовые

Зажимы для ножа TSPROF Quick с эксцентриком открывают новый уровень удобства в заточке. Зажатие ножа происходит в одно движение¹ и больше не требует наличия отвертки. Идеальное решение для поваров и потоковой заточки ножей.

Зарегистрирован в реестре изобретений ФИПС под номером 2024121892.

СКОРОСТЬ
Эксцентриковый зажим TSPROF Quick позволяет надежно зажимать ножи с толщиной от 1 до 7 мм и сокращает время зажатия ножа в 2 раза². Возможность быстро ослабить зажим существенно облегчает процесс позиционирования ножа. Сложная геометрия ножа больше не проблема.

УДОБСТВО

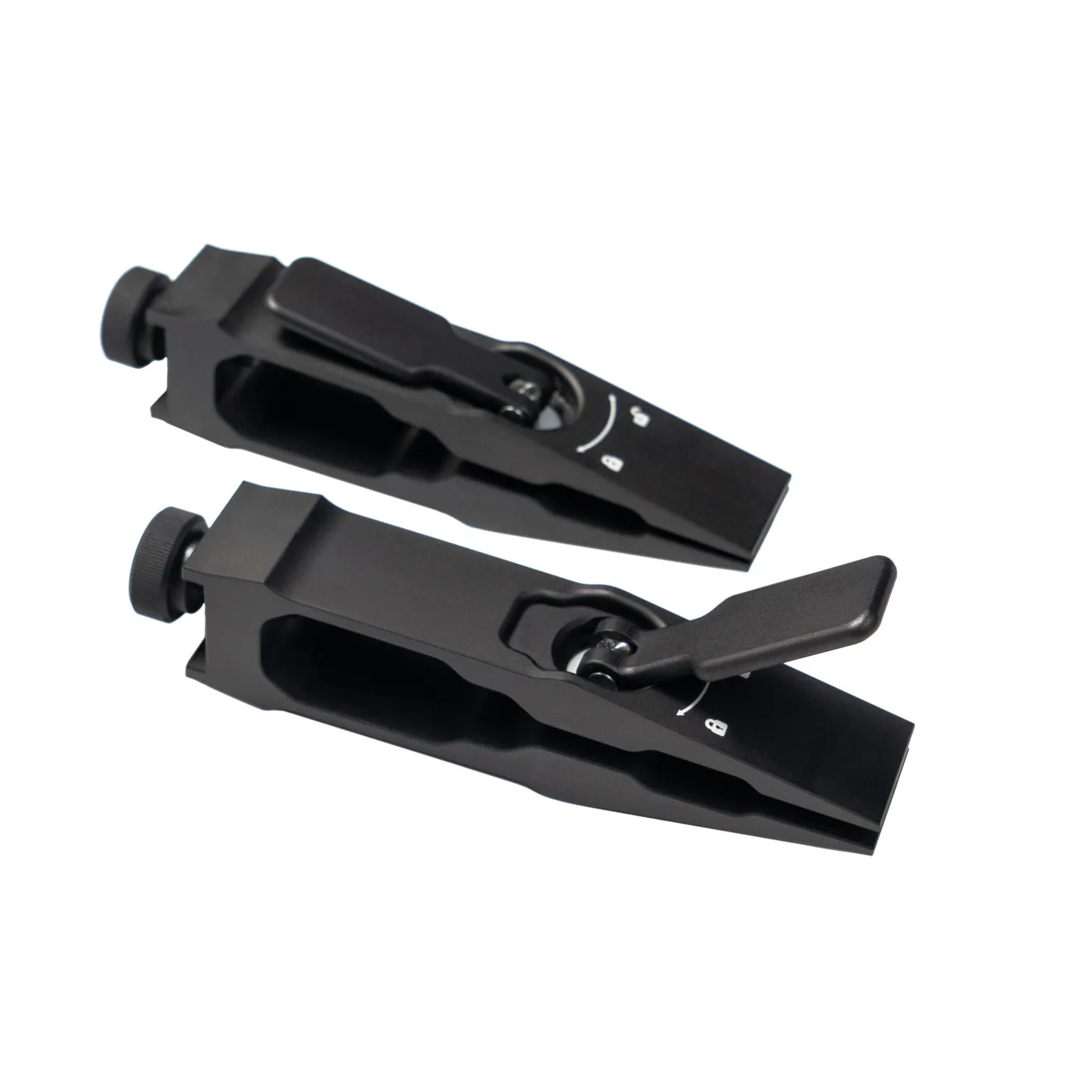

Для зажатия ножа больше не нужны отвертки! Не нужно искать место для отвертки на столе или искать её по всем ящикам. Все зажатие происходит при помощи зажимной лапки. Для зажатия ножей разной толщины просто отрегулируйте расстояние между губками зажима при помощи зажимной лапки.

ТОЧНЫЙ РАСЧЕТ
Конструкция зажимов TSPROF просчитана по напряжениям методом конечных элементов. Толщина материала и конструктивные элементы рассчитаны так, что напряжения по длине зажима распределяются равномерно. Равномерное распределение напряжений дает равномерное смыкание губок при зажатии.

Также в конструкции зажима учтены повышенные требования к износостойкости и силе трения в резьбовом соединении, поэтому специально для зажимов TSPROF Quick изготовлена латунная трехпозиционная гайка с повышенной³ износостойкостью.

БЕЗОПАСНОСТЬ
Наибольшее число травм во время заточки происходит в момент движения рук в рабочей зоне заточки, в том числе при зажатии/изъятии ножа. Благодаря новому способу зажатия число манипуляций в опасной зоне сокращается, а зажать нож и изъять его из зажимов можно даже одной рукой.

ДОЛГОВЕЧНОСТЬ
Для уменьшение износа сопрягаемых деталей выборка под зажимную лапку в зажиме и сама лапка имеют одинаковые радиусы скруглений. Благодаря этому даже во время регулировки толщины, даже при большой нагрузке зажимная лапка «скользит» по поверхности зажима, дольше сохраняя первозданный внешний вид. Зажим, как и зажимная лапка выполнены из авиационного сплава алюминия повышенной прочности с черным матовым анодированием.

КОМФОРТ
Эргономичная зажимная лапка позволяет создавать большие усилия при легком зажатии (при приложении усилия на лапку в 1,2 кг, усилие зажатия будет равно 28,8 кг). Края и кромки лапки имеют скругления, а размер рассчитан для максимального комфорта работы.

СТИЛЬ
Уникальный профиль зажимов рассчитан с математической точностью и имеет идеальные пропорции, подчеркивающие стильный внешний вид, который станет прекрасным завершением вашей заточной системы.

Зажимы TSPROF Quick закрывают задачу по зажатию большинства ножей, при этом имеют уникальную удобную конструкцию и обеспечивают надежное удержание ножа во время заточки с легким и простым зажатием.

Характеристика	Значение
Длина зажима	120 мм
Ширина зажима	24 мм
Расстояние между губками	7 мм
Макс. толщина ножа в обухе	7 мм
Кол-во зажимов	2 шт.
Анодирование лапок	черное матовое

¹ - после того как зажим отрегулирован на необходимую толщину
² - зажатие ножа одинаковой толщины, по сравнению с цельнофрезерованными зажимами
³ - относительно резьбы в алюминии

Максимальный и минимальный угол*


Калькулятор углов
Узнайте минимальные и максимальные углы по параметрам ножа
Рассчитать

Зажим	Система заточки	Толщина обуха, мм	Вылет ножа, мм	Толщина абразива, мм	Мин. угол, °	Макс. угол, °
Зажимы TSPROF Quick	TSPROF Pioneer GE Max	2,4	17	4	11,5	29,7
	TSPROF Pioneer				11,2	21,3
	TSPROF Kadet				11,5	25,5
	TSPROF Профиль К03				11,9	35,2

* Измерения выполнены на одинаковых ножах для всех зажимов, однако, учитывая огромное разнообразие форм, толщины сведения, углов подводов и пр. параметров ножей, представленных на рынке, следует учитывать возможные изменения углов: +0,5° к мин. углу и -0,5° к макс. углу.

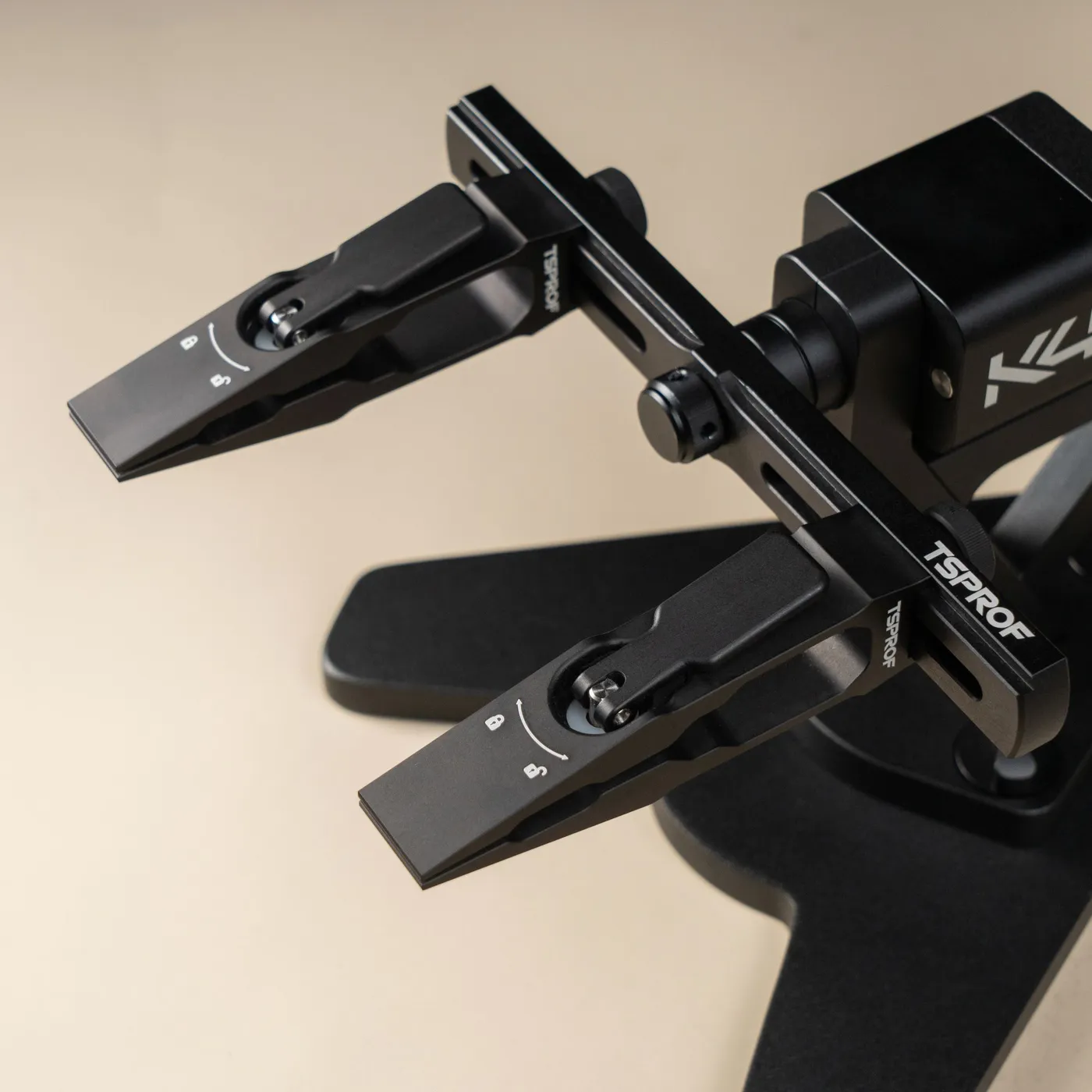

Подходят для всех заточных систем TSPROF Профиль K03, TSPROF Kadet, TSPROF Pioneer.

Для крепления зажимов Quick на устройство TSPROF Pioneer, необходимо использовать винты-барашки от "родных" зажимов Pioneer, т.к. винты-барашки зажимов TSPROF Quick большего диаметра и мешают перевороту рамки при близком расположении зажимов.

Внимание! Допустимые отклонения расстояния между губками при фиксации в одинаковом положении составляют 0,8 мм.

Инструкция по регулировке трёхпозиционной гайки.

Для регулировки расстояния между губками зажимов TSPROF Quick выполните следующие действия

1. Разблокируйте зажимы
2. Отрегулируйте фиксацию на каждом из зажимов таким образом, чтобы расстояние между губками при фиксации было максимально приближено к одинаковым значениям.
3. Приложите зажимы друг к другу и разблокируйте один из них.

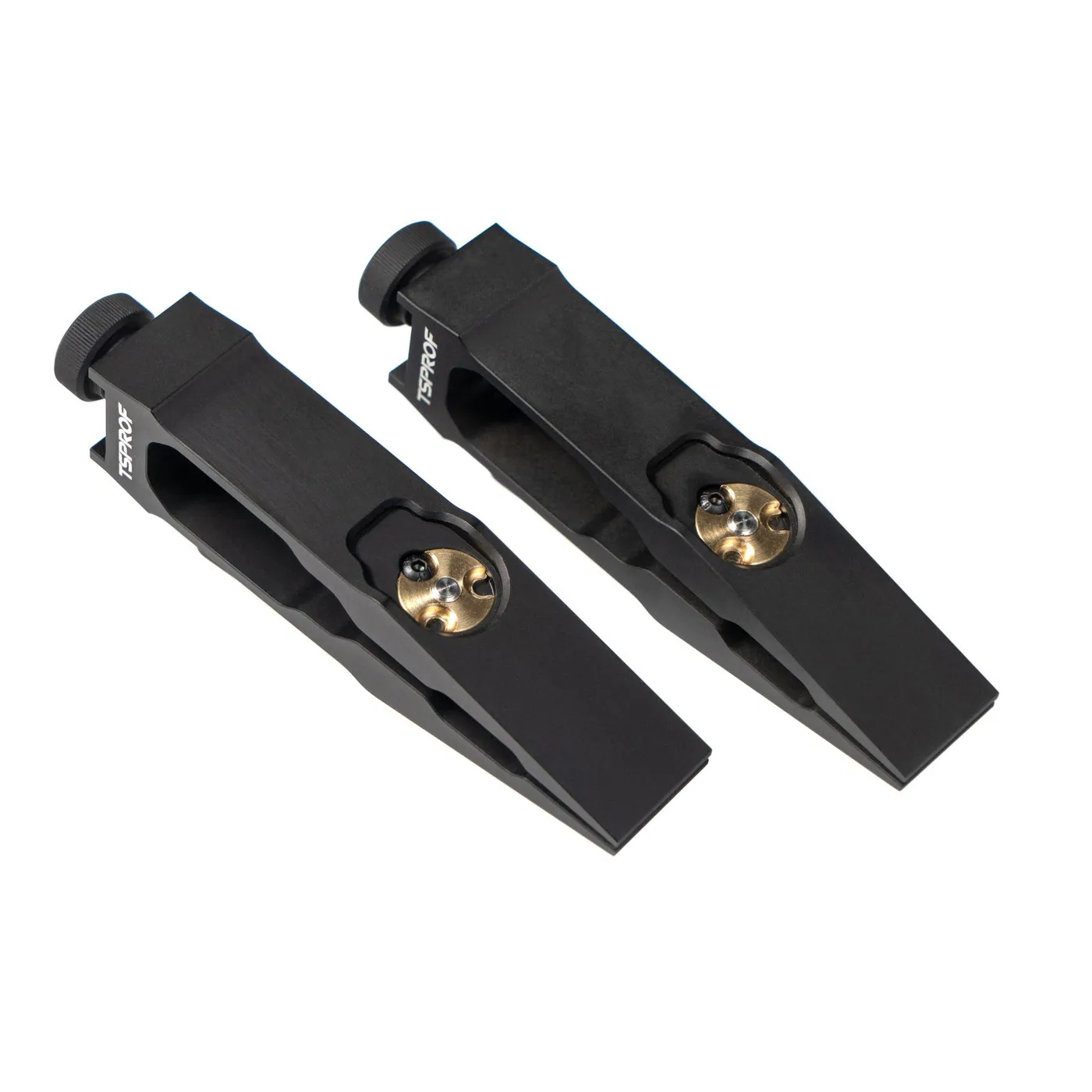

4. При помощи шестигранной отвёртки 2 мм выкрутите на гайке стальной винт, фиксирующий её положение.
5. Отрегулируйте положение гайки. Вращение по часовой стрелке уменьшит расстояние между губками, против часовой стрелки – увеличит.
6. Заблокируйте эксцентриками оба зажима и проверьте расстояние между губками.
7. В случае необходимости, повторите регулировку.

Смещение гайки в любую сторону на треть полного оборота изменяет расстояние между губками примерно на 0,6 мм.
